Fractal Design Define S – Building the Black Beast

GIGABYTE Z170X-UD5


Am ales GIGABYTE Z170X-UD5 pentru mai multe motive. In primul rand pentru ca pastreaza din dotarile modelelor de varf fara a avea insa pretul acestora. In al doilea rand pentru ca se potriveste din punct de vedere cromatic cu ceea ce am vrut noi sa facem si nu in ultimul rand pentru ca este o placa de baza ATX, iar monstrii E-ATX (Z170X-Gaming G1 si Z170X-SOC Force) nu incap in Define S.

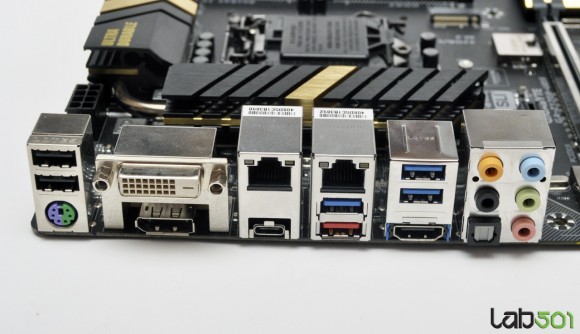

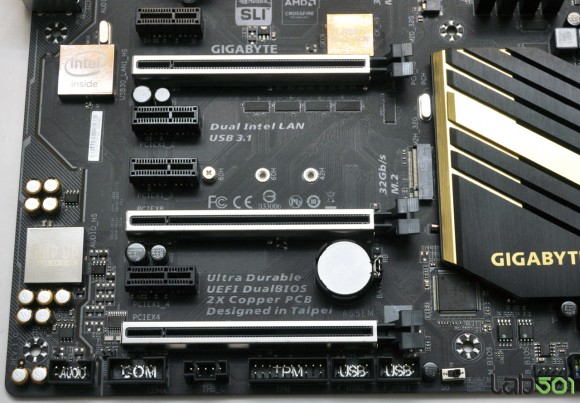

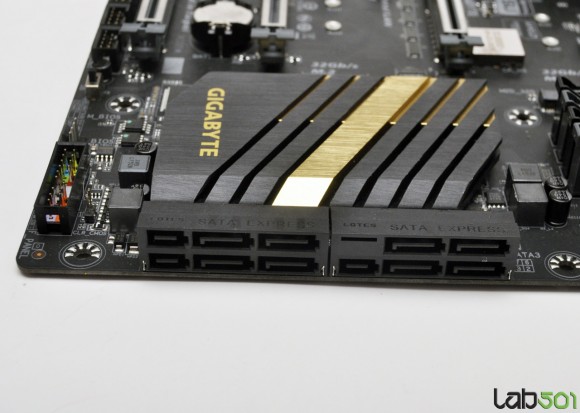

GIGABYTE Z170X-UD5 este dotata cu 3 sloturi PCI-E 3 (x16) si suporta configuratii multicard ( SLI si CFX x8/x8, CFX x8/x8/x4). De asemenea, este dotata cu doi conectori M.2, 3 conectori S-ATA Express si 6 conectori S-ATA 3. Back-panel-ul este garnisit pentru a satisface toate gusturile – gasim aici 2 conectori USB 3.1 (dintre care unul Type-C), 3 conectori USB 3.0 si 2 conectori USB 2.0, iesiri video DVI, Display Port si HDMI, un conector PS/2, conectica audio uzuala precum si doi conectori RJ-45.

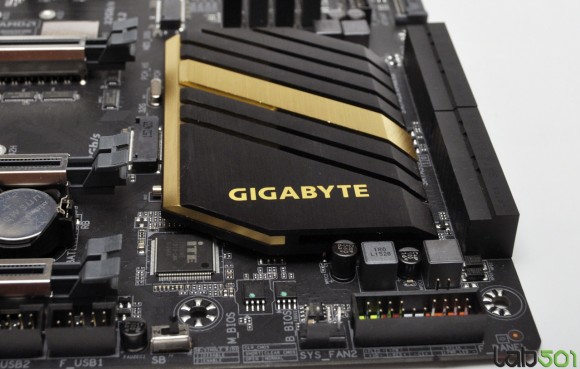

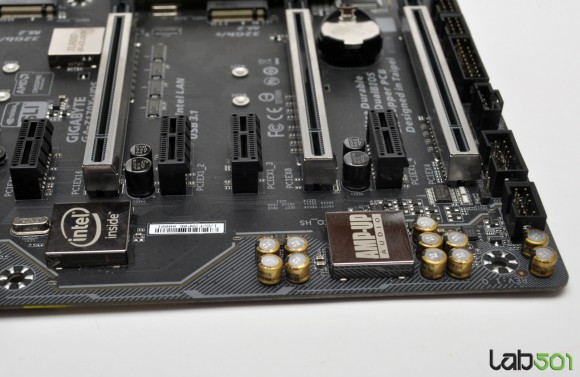

GIGABYTE Z170X-UD5 este dotata cu doua controller-e Intel GbE LAN, precum si cu aceeasi solutie audio pe care am vazut-o pe SOC Force, adica un controller ALC1150. Si chiar daca nu discutam despre o placa de baza dedicata overclockerilor, pe PCB gasim butoane on-board (Power, Reset, Clr_CMOS, OC, Green) si un debug-led.

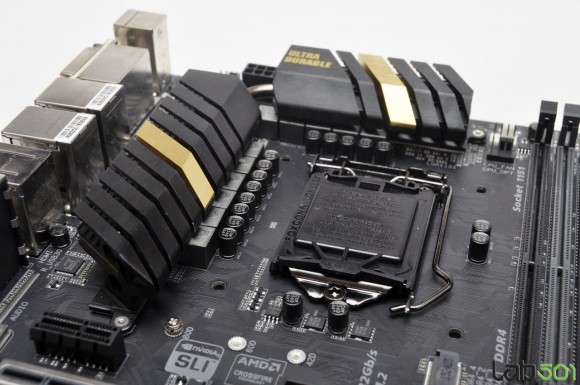

Nu in ultimul rand, VRM-ul este alcatuit din 8+3 faze (8 pentru procesor si 3 pentru solutia grafica integrata) si este racit cu ajutorul unui sistem alcatuit din doua radiatoare si un heatpipe. Chipset-ul este racit cu ajutorul unui radiator separat.
