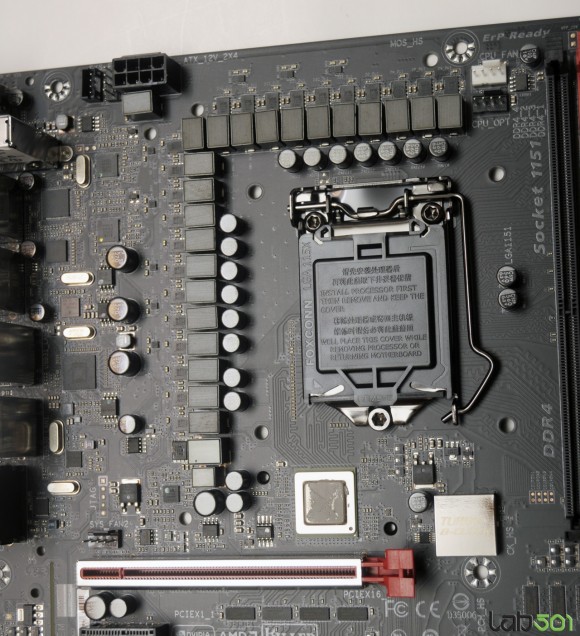

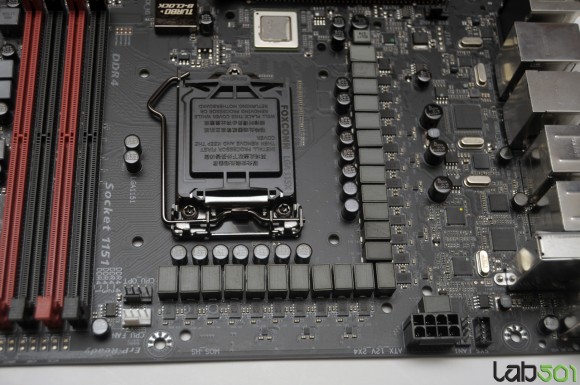

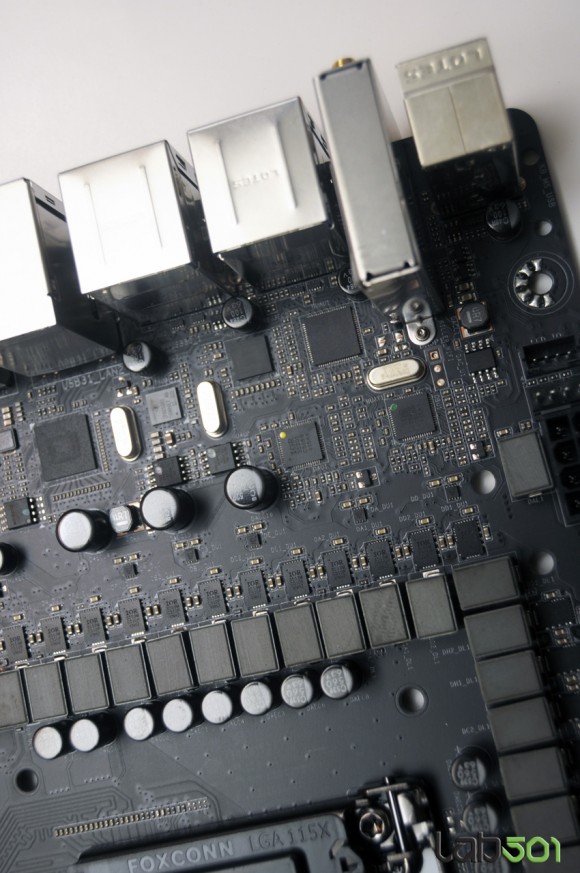

Si ajungem si la ultima pagina dedicata behemoth-ului GIGABYTE Z170X Gaming G1, mai precis etajul de alimentare. Micut, usor de trecut cu vederea si nu in ultimul rand digital, acesta are doar 22 de faze fiecare faza fiind alcatuita din cate un chip de tip Dr MOS, o bobina si un condensator Chemicon 10K “black cap”. Simplu, nu?

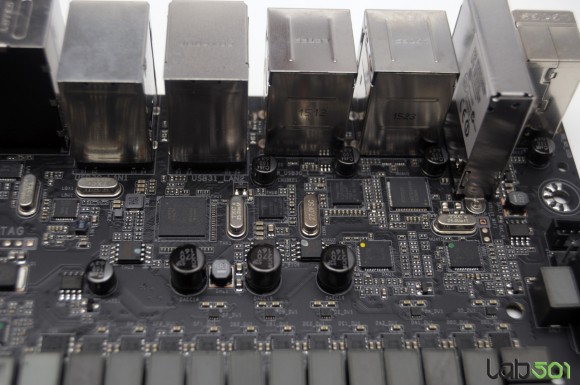

Ei, nu chiar… in primul rand, pentru vCore gasim un controller International Rectifier IR35201 cu 8 faze, care trimite semnalul catre un dublor de faza IR3599, in acest fel fiind obtinute cele 16 faze pentru vCore. 4 faze din al doilea IR35201 sunt folosite pentru VCCGT, in timp ce VCCSA si VCCIO beneficiaza fiecare de cate o faza controlata de IR3570. Nu in ultimul rand, etajul de alimentare al memoriilor DDR4 este alcatuit din 2 faze, controlate de un controller IR3570.

Sincer sa fiu nu as vrea sa spun ca etajul de alimentare pentru procesor este supradimensionat, insa daca am putea folosi 4 procesoare in loc de unul placa de baza nu prea ar simti nici o diferenta. Pe de alta parte, din ce am vazut eu in laborator pana acum GIGABYTE Z170X Gaming G1 are probabil cel mai solid etaj de alimentare dintre placile Z170.
